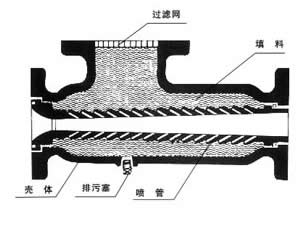

DLQSH汽水混合加热器结构如图所示，使用时直接联接于管道系统。核心部件为拉阀尔喷管，被加热液体在喷管内高速流动，蒸汽从喷管外侧壁面上的小斜孔高速压力喷管内的被加热液体中，形成向中间轴向集结的网性状连续、高速细小射流，使两者在喷管内在高速中瞬间良好的混合，从而使蒸汽与被加热液体充分混合及全热交换。这样噪声和振动几乎完全消失，同时调节两者的混合比例就可获得所需温度的液体。
应用范围
广泛应用于电厂生水加热，采暖、工厂工艺水、空调加热系统等。
■换热效率高；
■汽水混合均匀；
■噪音低；
■不占空间、节省投资；
■安装使用简单。

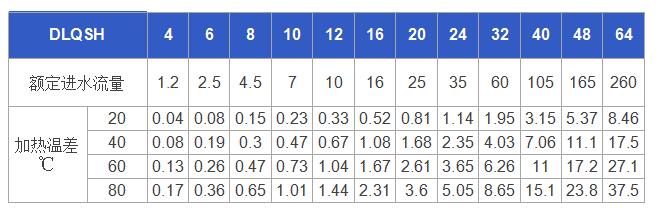

开式系统蒸汽消耗量表

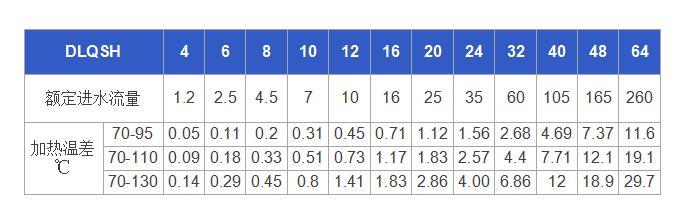

循环系统蒸汽消耗量表
