自动排污过滤器是一个能使用低质水进行过滤的过滤器，它具有自动反冲洗快速排除杂质功能，一般安装在换热器、空调系统或执行机构的前面，不定期冲洗排出杂质。
1、正常工作状态
手动蝶阀开启，即阀板平面与筒体轴线平行，（此时扳手亦与筒体轴线平行）排污阀关闭。此时水流从进口直接进入过滤网筒内部，经滤网过滤后由出口排出。
2、反冲洗工作状态
手动蝶阀关闭，即阀板平面与筒体轴线垂直，（此时扳手旋转90度与筒体轴线垂直），开启排污阀，此时水流从进口进入过滤网筒前端，因蝶阀关闭，水流被阀板挡住，只能从前端网孔进入滤筒外侧，大部分从出口流出，而由于排污口打开，滤筒后段水排出后压力降低，故一部分水又从过滤器后段的网孔反冲入网筒内，从而达到从滤网外部冲洗粘附在网
筒内壁上杂质的目的，杂质及污水从排污口排出。

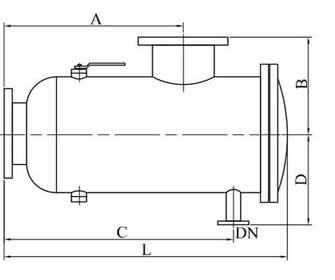

自动排污过滤器工作原理图
